Технические особенности:

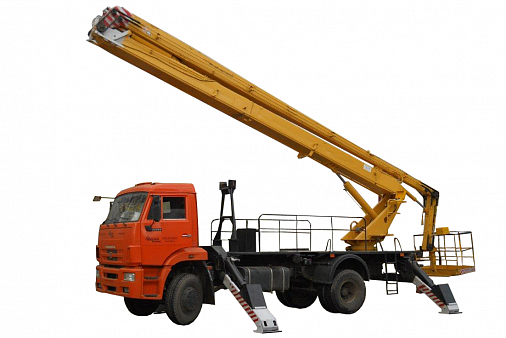

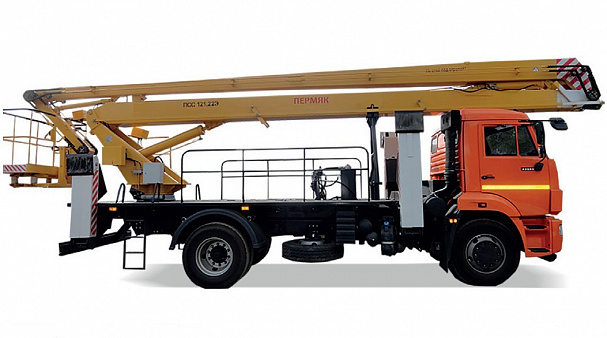

Автовышка мод. 5908НА (ПСС-121-22-3) с трехсекционной шарнирно-сочлененной стрелой обеспечивает подъём груза массой 250 кг на высоту 22 м. При этом максимальный вылет стрелы достигает 11,7 м. Построенная на надежном шасси KAMAZ-43253, оптимально подходит для подъема рабочих и грузов на высоту при обслуживании ЛЭП, ремонте и монтаже промышленных систем.
Конструктивные особенности:
- стрела закрытая, коробчатого типа из низколегированной конструкционной стали;
- опорный контур обеспечивает 100% устойчивости даже при перегрузе люльки на 10% на полном вылете (исключен отрыв опор). Дополнительное крепление-опора надежно фиксирует стрелу в транспортном положении;
- ограничитель предельного груза предотвращает перегруз подъемника;
- система аварийного опускания стрелы позволяет вручную опустить стрелу при отказе гидросистемы или двигателя машины. Ручной насос аварийной системы позволяет осуществлять движения стрелой при выключенном двигателе;
- в транспортном положении рабочая платформа жестко фиксируется;
- сдвоенное управление: пульт на рабочей площадке и в рабочей платформе (люльке).
Безопасность работы на автогидроподъёмнике обеспечивается следующими системами и устройствами: ограничителем предельного груза, анемометром, устройством ориентации люльки в вертикальном положении, уравнителем системы ориентации, ограничителем зоны работы, устройством блокировки опор при рабочем положении стрелы, указателем угла наклона подъемника, устройством блокировки движения опор при поднятой стреле, системой аварийного складывания при неработающем двигателе.
| Модель | |
|---|---|
| Базовое шасси | KAMAZ-43253 4х2 |
| Весовые параметры и нагрузки | |
| Полная масса а/м, кг | 11940 |
| нагрузка на переднюю ось, кг | 5100 |
| нагрузка на задний мост, кг | 6840 |
| Двигатель | |
| Модель двигателя | KАМАZ-667.513-250 (Евро-5) |
| при 2500 об/мин | 178 (242) |
| Тип двигателя | дизельный с турбонаддувом и ОНВ |
| Габаритные размеры, мм | |
| Длина, мм | 10650 |
| Ширина, мм | 2500 |
| Высота, мм | 3800 |
| База, мм | 4200 |
| Характеристики подъемника и корзины | |
| Время подъема люльки / рабочей платформы на наибольшую высоту, с | 140 |
| Грузоподъемность рабочей платформы, кг | 250 |
| Количество колен / количество выдвижных секций стрелы | 3 |
| Количество опор | 4 |
| Максимальная рабочая высота подъема, м | 22 |
| Максимальный вылет стрелы, м | 11,7 |
| Размер опорного контура, мм | 5380 х 5180 |
| Способ управления | электрогидравлический |
| Тип подъемника | коленчатый |
| Угол поворота колонны стрелы, град. | 360 |
| Угол поворота рабочей платформы, град | ±45 |
| Управление вышки | пульт оператора на поворотной раме и пульт на рабочей платформе |
| Частота вращения поворотной части, об/мин | 1,0 |
| Электроизоляция, В | 1000 |
| Дополнительно | |
| Дополнительно | Датчик приближения к ЛЭП |
| Электроизоляция люльки, В | до 10000 В |
| Электропитание в люльке | 220В |
