Технические особенности:

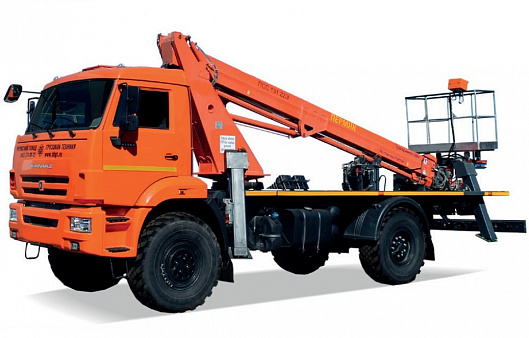

Автогидроподъёмник ПСС-131-22 на шасси KAMAZ-43502 оснащен телескопической стрелой с двумя выдвижными секциями. Благодаря своей компактности, грузоподъёмности в 300 кг, высоте подъёма 22 м и большому вылету стрелы до 14,5 м, позволяет одинаково хорошо производить работы как в плотной городской застройке, так и обслуживать ЛЭП в сельской местности.
Конструктивные особенности:
- платформа с металлическими настилами с противоскользящей насечкой, раздвижная лестница для подъёма на платформу;
- две специальные опоры обеспечивают защиту стрелы от повреждений при передвижении к месту проведения работ;
- рабочая платформа (люлька), для снижения массы, изготовлена из алюминиевого сплава;
- пульты оператора на стреле и в люльке;
- пульт на стреле выполнен на поворотной турели;
- люлька оснащена электроизоляцией 1кВ.
Системы безопасности подъёмника обеспечивают: защиту от выхода за пределы зоны безопасного поля движения, контроль максимальной загрузки люльки, ограничение поворота колонны и поворота люльки, блокировку стрелы при невыставленных опорах, блокировку подъёма опор в рабочем положении стрелы, контроль натяжения и обрыва грузовой цепи, контроль угла наклона подъёмника при выставлении на опоры, аварийную остановку двигателя и подачу звукового сигнала.
| Модель | |
|---|---|
| Базовое шасси | KАМАZ-43502 4х4 |
| Весовые параметры и нагрузки | |
| Полная масса а/м, кг | 12600 |
| нагрузка на передний мост, кг . | 5300 |
| нагрузка на задний мост, кг | 7300 |
| Двигатель | |
| Модель двигателя | KАМАZ-667.512-285 (Евро-5) |
| при 2500 об/мин | 204 (277) |
| Тип двигателя | дизельный с турбонаддувом и ОНВ |
| Габаритные размеры, мм | |
| Длина, мм | 9350 |
| Ширина, мм | 2500 |
| Высота, мм | 3700 |
| Колесная база, мм | 4180 |
| Характеристики подъемника и корзины | |
| Время подъема люльки / рабочей платформы на наибольшую высоту, с | 240 |
| Грузоподъемность рабочей платформы, кг | 300 |
| Количество колен / количество выдвижных секций стрелы | 2 |
| Максимальная рабочая высота подъема, м | 22 |
| Максимальный вылет стрелы, м | 14,5 |
| Размер опорного контура, мм | 5800 х 2700 |
| Способ управления | электрогидравлический |
| Тип подъемника | телескопический |
| Угол поворота колонны стрелы, град. | 360 |
| Угол поворота рабочей платформы, град | ±45 |
| Управление вышки | пульт на стреле и в рабочей платформе |
| Электроизоляция, В | 1000 |
