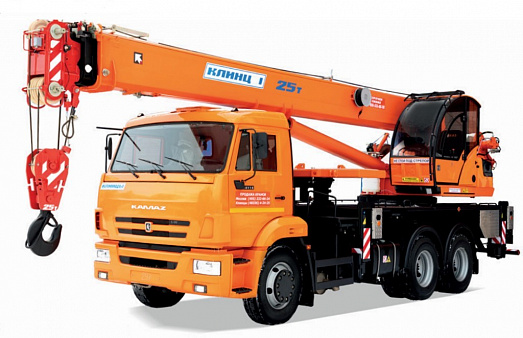

Кран автомобильный КС-55713-1К-1 грузоподъемностью 25 тонн на шасси автомобиля КАМАZ-65115 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.
Большой опорный контур, дополнительная комплектация гуськом с изменяемой геометрией наклона, надежное шасси, круговая зона работы, пять режимов работы, возможность работы в стесненных условиях - все это делает данную модель функциональной, высокопроизводительной, и как следствие, самой востребованной на рынке
Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.
Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Гидравлическая система скомпонованная на базе импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможность одновременного совмещения любых крановых операций.
Трехсекционная телескопическая стрела длиной 9-21 метров во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — широкую рабочую зону и большую высоту перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.
Дополнительное оснащение стрелы решетчатым гуськом длиной 7,5 метров с возможностью установки под углом 0 и 30 градусов по отношению к стреле позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе прибор безопасности с цифровой индикацией параметров работы на дисплее в кабине крановщика, в состав которого входит встроенный прибор фиксации характеристик — чёрный ящик и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач. Прибор безопасности в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты, необходимой для работы в стесненных условиях работы вблизи линий электропередач.
| Модель | |
|---|---|
| Базовое шасси | KAMAZ-65115 6х4 |
| Температура эксплуатации, °С | от -40 до +40 |
| Весовые параметры и нагрузки | |
| Масса крана в транспортном положении, кг | 20200 |
| на заднюю тележку | 14600 |
| на переднюю ось | 5600 |
| Двигатель | |
| Модель двигателя | KAMAZ-740.705-300 / KAMAZ-667.511-300 |
| Максимальная полезная мощность, л.с., при 1900/2500 об/мин | 300 / 292 |
| Тип двигателя | дизельный с турбонаддувом и ОНВ |
| Габаритные размеры, мм | |
| Длина, мм | 11200 |
| Ширина, мм | 2500 |
| Высота, мм | 3620 |
| Колесная база, мм | 3690+1320 |
| Крановая установка | |
| Грузоподъёмность максимальная, т/вылет, м | 25/3,4 |
| Длина гуська, м | 7,5 |
| Длина стрелы, м | 9-21 |
| Зона работы, град | 360 |
| Количество секций, шт. | 2 выдвижные (общее кол-во 3) |
| с основной стрелой | 21,6 |
| с основной стрелой и гуськом 7,5 м. | 29 |
| Максимальный вылет стрелы (с гуськом), м | 19,5 (27) |
| Максимальный грузовой момент, т·м | 85 |
| Масса груза, при которой допускается телескопирование стрелы, т | 6 |
| при выдвинутых балках выносных опор | 5000 х 6100 |
| Скорость подъёма-опускания груза, м/мин | 5 - 10 |
| Скорость посадки груза, м/мин | 0,2 - 1,6 |
| Частота вращения поворотной части, об/мин | до 2,5 |
| Максимальная транспортная скорость, км/ч | |
| без гуська | 60 |
| с гуськом | 40 |
