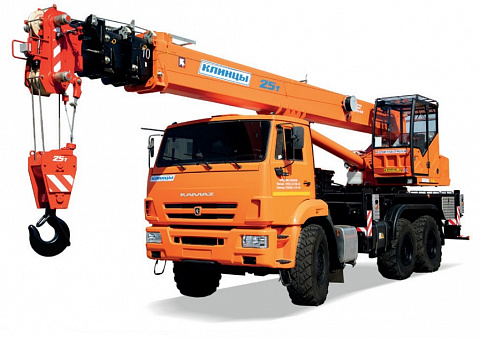

Автокран автомобильный КС-55713-5К-3 грузоподъемностью 25 тонн на шасси автомобиля КАМАZ-43118 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает отличной маневренностью и легкостью управления, что позволяет использовать кран на объектах с различными типами подъездных путей, а небольшие габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ:
- Четырехсекционная телескопическая стрела изготовлена из высокопрочной стали. Длина стрелы во втянутом положении составляет 9,5 м, что обеспечивает крану компактность и маневренность при переездах. В полностью вытянутом состоянии всех четырех секций длина стрелы составляет 28 м, за счет чего обеспечивается обширная рабочая зона и наибольшая высота перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.
- Опционально кран может комплектоваться стрелой овоидного сечения и противовесом массой до 6 т.
- Дополнительное оснащение стрелы решетчатым гуськом длиной 9 м позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.
| Модель | |
|---|---|
| Базовое шасси | KAMAZ-43118 6х6 |
| Температура эксплуатации, °С | от -40 до +40 |
| Весовые параметры и нагрузки | |
| Масса крана в транспортном положении, кг | 21700 |
| на заднюю тележку | 15200 |
| на передний мост | 6500 |
| Двигатель | |
| Модель двигателя | KAMAZ-740.705-300 (Евро-5) |
| Максимальная полезная мощность, кВт (л.с.) | 221 (300) |
| при частоте вращения коленчатого вала, об/мин | 1900 |
| Тип двигателя | дизельный с турбонаддувом и ОНВ |
| Габаритные размеры, мм | |
| Длина, мм | 11800 |
| Ширина, мм | 2500 |
| Высота, мм | 3900 |
| Колесная база, мм | 3690+1320 |
| Крановая установка | |
| Грузоподъёмность максимальная, т/вылет, м | 25/3,2 |
| Длина гуська, м | 9 |
| Длина стрелы, м | 9,5-28 |
| Зона работы, град | 360 |
| Количество секций, шт. | 3 выдвижные (общее кол-во 4) |
| с основной стрелой | 28,3 |
| с основной стрелой и гуськом 9,0 м. | 37,2 |
| стрелой 9,5 м на вылете 5,0 м | 25 |
| Максимальный вылет стрелы (с гуськом), м | 26 (32) |
| Максимальный грузовой момент, т·м | 85 |
| Масса груза, при которой допускается телескопирование стрелы, т | 6 |
| при выдвинутых балках выносных опор | 5000 х 6100 |
| Скорость подъёма-опускания груза, м/мин | 6 - 12 |
| Скорость посадки груза, м/мин | не более 0,2 |
| Частота вращения поворотной части, об/мин | 0,15-1,4 |
| Максимальная транспортная скорость, км/ч | |
| без гуська | 60 |
| с гуськом | 40 |
