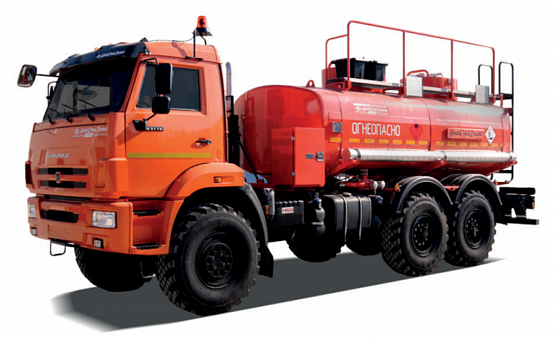

Технические особенности:- Автотопливозаправщик АТЗ-11-2Б 5453 предназначен для транспортирования, кратковременного хранения и заправки светлыми нефтепродуктами автомобилей, различных механизмов и машин. Раздача нефтепродуктов осуществляется при помощи насоса СВН-80.
- Конструкция цистерны:
– автоматическая сварка обечайки роботом; – донышки полусферической формы, фланжированные, холоднокатаные; – усиленные накладки по бокам цистерны и в зоне ложементов (бронелисты); – УЗИ контроль сварочных швов.
- Волнорезы: полусферической формы, фланжированные, холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70%.
- Крепление цистерны: надрамник с ложементами закреплен на раме автомобиля. Цистерна установлена в ложементах через резиновый демпфер и закреплена стяжными лентами
| Модель |
|---|
| Базовое шасси | КАМАZ-43118 6х6 |
| Весовые параметры и нагрузки |
|---|
| Полная масса а/м, кг | 20800 |
| нагрузка на передний мост, кг . | 5800 |
| нагрузка на заднюю тележку, кг | 15000 |
| Двигатель |
|---|
| Модель двигателя | KAMAZ-740.705-300 (Евро-5) |
| Максимальная полезная мощность, л.с. | 300 |
| Тип двигателя | дизельный с турбонаддувом и ОНВ |
| Габаритные размеры, мм |
|---|
| Длина, мм | 8480 |
| Ширина, мм | 2540 |
| Высота, мм | 3647 |
| Колесная база, мм | 3690+1320 |
| Насосная установка |
|---|
| Высота самовсасывания, м, не менее | 6,5 |
| Модель | СНВ-80 |
| Напор, м | 26 |
| Подача, куб.м/ч | 32-38 |
| Привод насоса | от КОМ, через карданный вал |
| Узел выдачи топлива |
|---|
| Пистолет раздаточный, мм | ДУ-25 6 м |
| Максимальная производительность, л/мин | 60 |
| Рукав напорный, м | 2 х 4 м |
| Счетчик жидкости | ППО-25 |
| Трубопровод цистерны и БРС, мм | ДУ-65 |
| Цистерна |
|---|
| Донный клапан | ДУ-100 |
| Дыхательный клапан | УД2-80 (фланцевое) |
| Количество отсеков | 2 |
| Материал | сталь 09Г2С |
| Объем секций, куб.м | 5,6 + 5,4 |
| Объем цистерны, куб.м. | 11 |
| Сечение цистерны | чемодан |
