Стандарт:Евро 5. Колёсная формула: 6х2

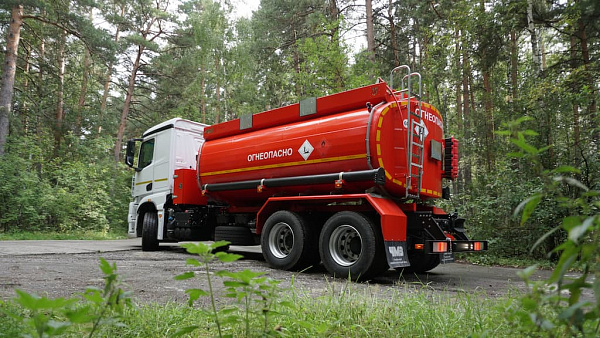

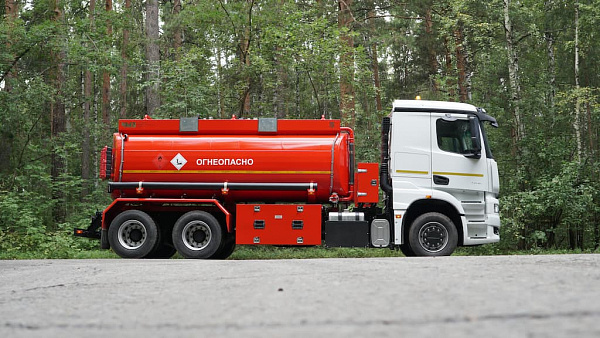

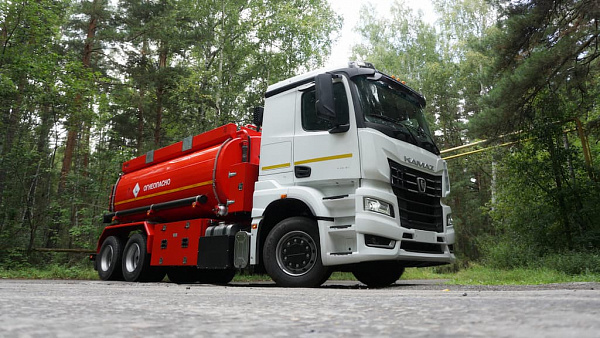

Технические особенности:- Автотопливозаправщик АТЗ-15-2 на шасси KAMAZ-65658 предназначен для транспортировки, временного хранения и самостоятельной заправки техники светлыми нефтепродуктами.
- Цистерна с чемоданной формой поперечного сечения обеспечивает низкий центр тяжести.
- Крепление цистерны к надрамнику без поясное, приварное с плавающей опорой.
- Цистерна выполнена из конструкционной углеродистой стали марки 09Г2С. Алюминиевые крышки горловин с защитными дугами на каждую секцию, оборудована алюминиевой лестницей, оцинкованной площадкой и алюминиевыми перилами с управлением подъёма с земли для обслуживания, единый экологический короб.
- Узел выдачи топлива (УВТ) расположен слева в межбазовом пространстве. В состав УВТ входят: система нижнего налива, фильтры тонкой очистки, счетчик ППО-40, антистатический рукав раздачи ДУ-38 длиной 5м, раздаточный пистолет, блок управления донными клапанами.
- Вдоль цистерны по левому и правому краю расположены пластиковые пеналы с каплесборниками для укладки и хранения напорно-всасывающих рукавов.
| Модель | |
|---|---|
| Базовое шасси | КАМАZ-65658 6х2 |
| Весовые параметры и нагрузки | |
| Снаряженная масса, кг | 11990 |
| Полная масса а/м, кг | 29500 |
| нагрузка на переднюю ось, кг | 9000 |
| нагрузка на задний мост, кг | 11500 |
| нагрузка на заднюю (подъемную) ось, кг | 9000 |
| Двигатель | |
| Модель двигателя | KAMAZ-689.510-400 |
| Максимальная полезная мощность, кВт (л.с.) | 287 (390) |
| Тип двигателя | четырехтактный, дизельный с турбонаддувом и ОНВ |
| Коробка передач | |
| Тип | автоматизированная, 12-ступенчатая с ретардером и с КОМ |
| Габаритные размеры, мм | |
| Длина, мм | 8780 |
| Ширина, мм | 2550 |
| Высота, мм | 3490 |
| Колесная база, мм | 4725+1325 |
| Цистерна | |
| Донный клапан | ДКП-90 на каждый отсек с блоком управления донными клапанами |
| Дыхательный клапан | УД-2-80 (на каждом отсеке) |
| Количество донных клапанов, шт. | по одному на каждый отсек |
| Количество отсеков | 2 |
| Количество пеналов для рукавов, шт | 2 |
| Материал | сталь 09Г2С |
| Наличие насоса | да |
| Насос | СВН-80А |
| Объем цистерны, куб.м. | 15 |
| Привод насоса | гидравлический от КОМ |
| Производительность насоса, м³/ч | 35 |
| Рукава напорно-всасывающие | ДУ-75 мм, 2 х 4 м |
| Сечение цистерны | чемодан |
| Система слива / наполнения: | нижний налив |
| Счетчик | ППО-40 |
| Тип соединения рукавов | БРС |
| Толщина обечайки, мм | 4 |
