Стандарт:Евро 5. Колёсная формула: 6х2

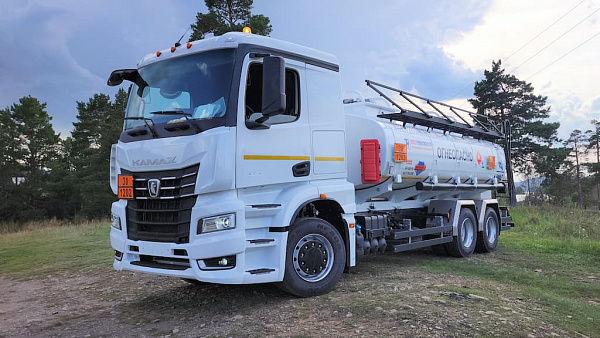

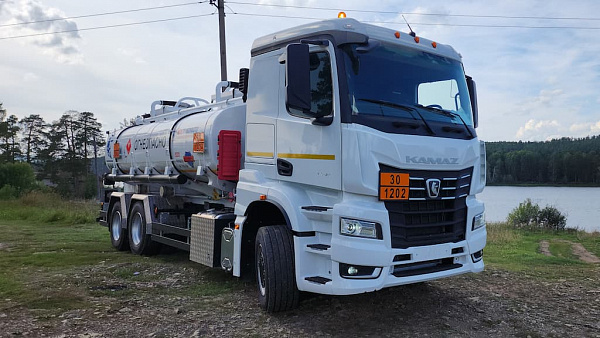

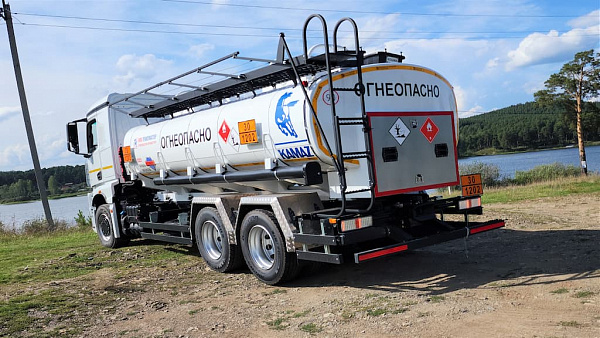

Технические особенности:- Автотопливозаправщик АТЗ-15,5-2 на шасси KAMAZ-65658 предназначен для транспортировки, временного хранения и самостоятельной заправки техники светлыми нефтепродуктами с плотностью до 0.84 т/м3.
- Цистерны с чемоданной формой поперечного сечения обеспечивают низкий центр тяжести.
- Крепление цистерны к надрамнику металлическим стяжными лентами, обеспечивает долговечность конструкции при езде по бездорожью.
- Подпружиненные стремянки вместе с резиновым демпфером снижают ударные нагрузки на цистерну и раму.
- Цистерна выполнена из конструкционной углеродистой стали марки 09Г2С. Свойства стали сохраняются в широком температурном диапазоне.

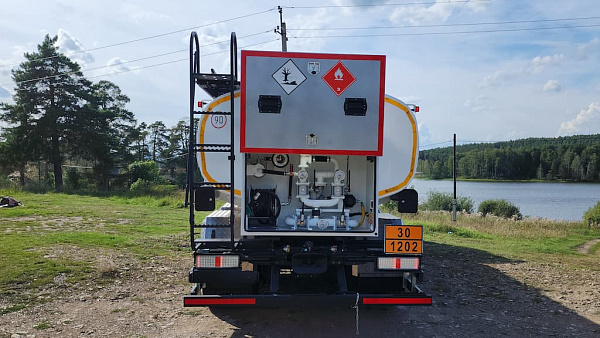

- Узел выдачи топлива (УВТ) расположен сзади цистерны. В состав УВТ входят: фильтр топливный ДУ-50 сетчатый кассетного типа, счетчик ППО-25, инерционный барабан укладки рукава раздачи, антистатический рукав раздачи ДУ-25 длиной 8м, раздаточный пистолет АКТ-25.

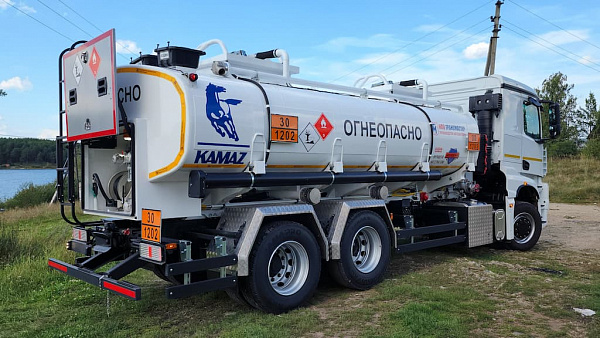

- Вдоль цистерны по левому и правому краю расположены пластиковые пеналы с каплесборниками для укладки и хранения напорно-всасывающих рукавов с БРС Camlook.
Видео
| Модель | |
|---|---|
| Базовое шасси | КАМАZ-65658 6х2 |
| Весовые параметры и нагрузки | |
| Полная масса а/м, кг | 29500 |
| нагрузка на переднюю ось, кг | 9000 |
| нагрузка на задний мост, кг | 11500 |
| нагрузка на заднюю (подъемную) ось, кг | 9000 |
| Двигатель | |
| Модель двигателя | KAMAZ-689.510-400 |
| Максимальная полезная мощность, кВт (л.с.) | 287 (390) |
| Тип двигателя | четырехтактный, дизельный с турбонаддувом и ОНВ |
| Габаритные размеры, мм | |
| Длина, мм | 9250 |
| Ширина, мм | 2550 |
| Высота, мм | 3480 |
| Колесная база, мм | 4725+1325 |
| Цистерна | |
| Диаметр люков и горловин, мм | 500 |
| Донный клапан | сбалансированные с пневоуправлением из Узла Выдачи Топлива |
| Дыхательный клапан | УД-2-80 |
| Количество напорно-всасывающих рукавов, шт. | 2 шт. * 4 м |
| Количество отсеков | 2 |
| Материал | сталь 09Г2С |
| Модель заправочного пистолета | АКТ-25 |
| Насос | СВН-80 |
| Объем цистерны, куб.м. | 15,5 |
| Привод насоса | гидравлический от КОМ |
| Рукава напорно-всасывающие | ДУ-75 |
| Сечение цистерны | чемодан |
| Счетчик | ППО-25 |
| Тип соединения рукавов | БРС Camlock |
| Толщина обечайки, мм | 4 (в районе бронелистов-8мм, в районе опор емкости-12 мм) |
