Технические особенности:

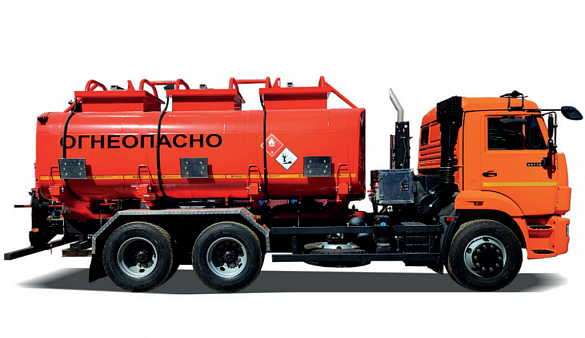

- Автотопливозаправщик предназначен для транспортирования, кратковременного хранения и заправки нефтепродуктами автомобилей, различных механизмов и машин с одновременным измерением выданного топлива измерительным устройством топливораздачи.
- Цистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении форму чемодан. Корпус цистерны изготовлен из стали 09Г2С, 4 мм.
- Горловина цистерны имеет люк-лаз диаметром 500 мм и закрывается крышкой, уплотняемой прокладкой. Крышка горловины оборудована дыхательным клапаном для сообщения внутренней полости с окружающей атмосферой, штуцерами для установки указателя налива.
- Дыхательный клапан объединяет в себе два клапана, срабатывающих при избыточном давлении внутри цистерны и при вакууме.
- Шасси автомобиля оборудуется под перевозку опасных грузов.
- Насосная установка СВН-80 предназначена для перекачивания нефтепродуктов при заданной операции и устанавливается на шасси автомобиля. Привод насоса осуществляется от коробки отбора мощности через карданный вал.
- Узел выдачи топлива (УВТ) состоит из ящика УВТ и установленных внутри него: счетчика жидкости ППО25, фильтра жидкости, раздаточного рукава ДУ-25, раздаточного пистолета АКТ-20.
- Вдоль цистерны по левому и правому краю расположены пеналы для хранения напорно-всасывающих рукавов.
| Модель | |
|---|---|
| Базовое шасси | КАМАZ-65115 6х4 |
| Весовые параметры и нагрузки | |
| Полная масса а/м, кг | 25120 |
| нагрузка на переднюю ось, кг | 6200 |
| нагрузка на заднюю тележку, кг | 18920 |
| Двигатель | |
| Модель двигателя | KAMAZ-667.511-300 (Евро-5) |
| Максимальная полезная мощность, л.с. | 292 |
| Тип двигателя | дизельный с турбонаддувом и ОНВ |
| Габаритные размеры, мм | |
| Длина, мм | 8250 |
| Ширина, мм | 2500 |
| Высота, мм | 3340 |
| Колесная база, мм | 3690+1320 |
| Цистерна | |
| Донный клапан | ДУ-80-100 |
| Количество напорно-всасывающих рукавов, шт. | 2 шт. * 4 м |
| Количество отсеков | 3 |
| Материал | сталь 09Г2С |
| Насос | СВН-80 |
| Объем секций, куб.м | 5,35 |
| Объем цистерны, куб.м. | 16 |
| Привод насоса | от КОМ, через карданный вал |
| Рукава напорно-всасывающие | ДУ-65 |
| Сечение цистерны | чемодан |
| Счетчик | ППО-25 |
| Тип соединения рукавов | БРС CAMLOCK |
