Стандарт:Евро 5. Колёсная формула: 6х6

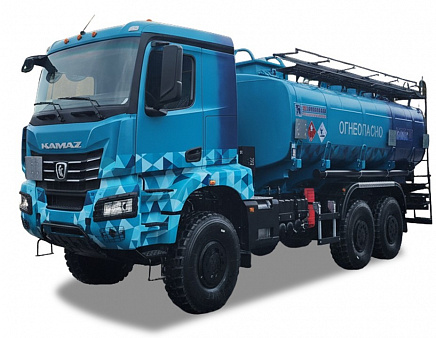

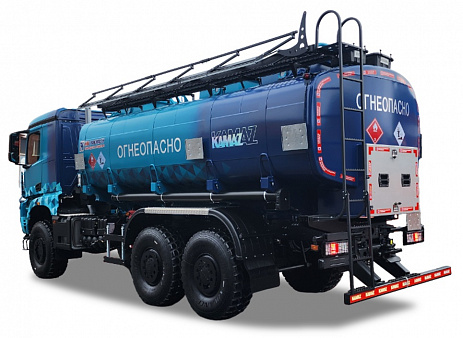

Технические особенности:- Автотопливозаправщик АТЗ-22-3 на шасси KAMAZ-65959 предназначен для транспортирования и кратковременного хранения светлых нефтепродуктов. Раздача нефтепродуктов осуществляется при помощи насоса СВН-80. Соответствует всем требованиям ДОПОГ.
- Цистерна с чемоданной формой поперечного сечения обеспечивает низкий центр тяжести.
- Цистерна выполнена из конструкционной углеродистой стали марки 09Г2С. Алюминиевые крышки горловин с защитными дугами на каждую секцию, оборудована лестницей, оцинкованной площадкой и перилами с управлением подъёма с земли для обслуживания, раздельный экологический короб.
- Узел выдачи топлива (УВТ) расположен за кабиной с левой стороны. В состав УВТ входят: фильтр тонкой очистки ДУ 50, сетчатый, кассетного типа, счетчик ППО 25, инерционный барабан укладки рукава раздачи, антистатический рукав раздачи длиной 8 м, раздаточный пистолет АКТ 25, освещение УВТ, схема управления операциями работы.
- Вдоль цистерны по левому и правому краю расположены металлические пеналы с каплесборниками для укладки и хранения напорно-всасывающих рукавов.
| Модель | |
|---|---|
| Базовое шасси | КАМАZ-65959 6х6 |
| Двигатель | |
| Модель двигателя | KAMAZ-910.52-460 (Евро-5) |
| Максимальная полезная мощность, кВт (л.с.) | 355 (483) |
| Расположение и число цилиндров | рядное, 6 |
| Тип двигателя | четырехтактный, дизельный с турбонаддувом и ОНВ |
| Коробка передач | |
| Тип | механическая, 16-ступенчатая |
| Габаритные размеры, мм | |
| Длина, мм | 9830 |
| Ширина, мм | 2550 |
| Высота, мм | 3800 |
| Колесная база, мм | 4370+1440 |
| Узел выдачи топлива | |
| Пистолет раздаточный, мм | АКТ-25 |
| Рукав напорный, м | 8 (ДУ-25) |
| Счетчик жидкости | ППО-25 |
| Фильтр очистки топлива, мм | ДУ 50, сетчатый, кассетного типа |
| Цистерна | |
| Диаметр люков и горловин, мм | 500 |
| Дыхательный клапан | УД-33 или К5852А |
| Количество отсеков | 3 |
| Количество пеналов для рукавов, шт | 2 |
| Крышка люка | алюминиевая |
| Материал | сталь 09Г2С |
| Наличие насоса | да |
| Насос | СВН-80 |
| Объем секций, куб.м | 5 / 10 / 7 |
| Объем цистерны, куб.м. | 22 |
| Привод насоса | гидравлический от КОМ |
| Рукава напорно-всасывающие | ДУ-75 мм, 2 х 4 м |
| Сечение цистерны | чемодан |
| Тип соединения рукавов | БРС Camlock |
| Толщина обечайки, мм | 4 (в районе бронелистов-8мм, в районе опор емкости-12 мм) |
