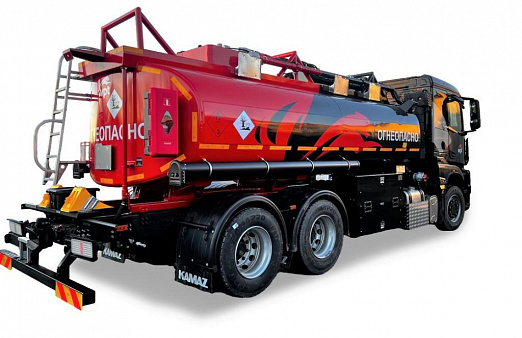

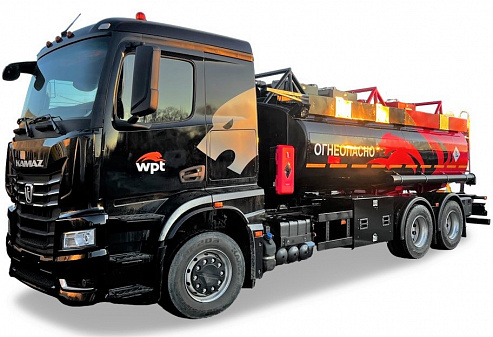

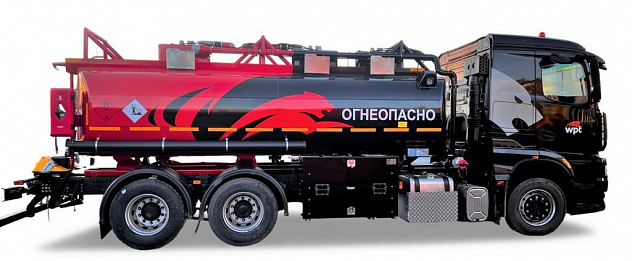

Автотопливозаправщик АТЗ 56216-010К-50 на шасси KAMAZ-65658-1766-B5 предназначен для транспортировки, кратковременного хранения и заправки светлыми нефтепродуктами плотностью не более 0,845 т/м3. Корпус цистерны выполнен в виде горизонтального резервуара с внутренними ребрами жесткости (волнорезами) плосковыгнутой формы, которые усиливают надежность всей конструкции цистерны и препятствуют возникновению гидроударов.
Цистерна, разделенная на три отсека, изготовлена из алюминиевого сплава.
Модель оборудована системой нижнего налива и слива индивидуально с каждого отсека. Кроме этого, сохранена возможность слива через общий коллектор и работа на кольцо.
Узел выдачи топлива оборудован счетчиком СЖ-ППО-40 с устройством съёма сигнала УСС-5, рукав выдачи длиной 10метров, размещенный на барабане, позволяет комфортно заправлять крупногабаритную технику. Для удаления остатков продукта из раздаточного рукава топливная магистраль имеет систему продувки.
Оборудование слива и налива, а так же узел выдачи находятся в индивидуальных технологических ящиках. Это обеспечивает не только чистоту и защищенность коммуникаций, но и повышенную эргономику. Дверцы ящиков отпираются вертикально вверх, что обеспечивает доступ к оборудованию даже в тесных условиях.
Все технологические ящики и экокороб над ними оборудованы взрывобезопасными фонарями для работы в темное время суток.
| Модель | |
|---|---|
| Базовое шасси | КАМАZ-65658 6х2 |
| Весовые параметры и нагрузки | |
| Снаряженная масса, кг | 11 080 |
| Полная масса а/м, кг | 25 446 |
| нагрузка на переднюю ось, кг | 9 000 |
| нагрузка на заднюю тележку, кг | 16 446 |
| Двигатель | |
| Модель двигателя | KAMAZ-689.510-400 |
| Максимальная полезная мощность, кВт (л.с.) | 287 (390) |
| Тип двигателя | четырехтактный, дизельный с турбонаддувом и ОНВ |
| Габаритные размеры, мм | |
| Длина, мм | 9550 |
| Ширина, мм | 2550 |
| Высота, мм | 3500 |
| Колесная база, мм | 4725+1325 |
| Узел выдачи топлива | |
| Пистолет раздаточный, мм | А-50М |
| Расположение | с левой стороны (слив направо) |
| Рукав напорный, м | 4 (ДУ-20) |
| Счетчик жидкости | ППО-40 |
| Цистерна | |
| Донный клапан | Производства РФ |
| Дыхательный клапан | УД-2-80 (на каждом отсеке) |
| Количество напорно-всасывающих рукавов, шт. | 2 шт. по 3 м |
| Количество отсеков | 3 |
| Материал | Алюминиевый сплав АМг |
| Насос | СШН-50 |
| Объем секций, куб.м | 4,5 / 5,5 / 7,0 |
| Объем цистерны, куб.м. | 17 |
| Производительность насоса, м³/ч | 36 |
| Сечение цистерны | чемодан |
| Система слива / наполнения: | раздельная |
| Счетчик | ППО-40 |
| Тип соединения рукавов | БРС Camlock |
