Стандарт:Евро 5. Колёсная формула: 6х2
Назначение:

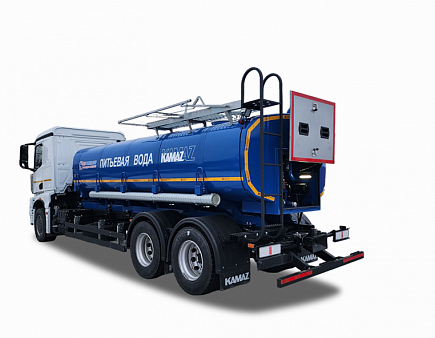

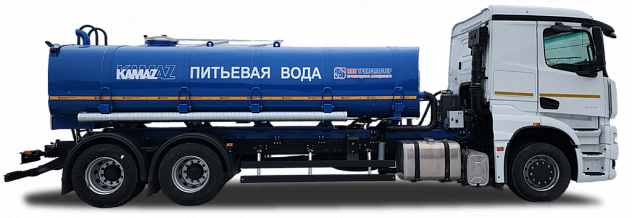

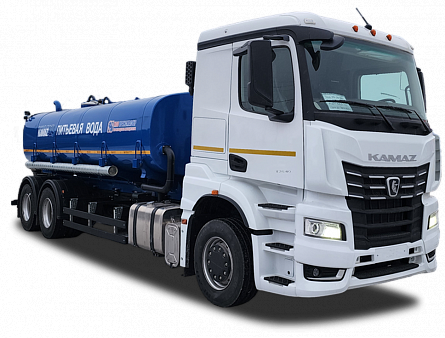

Автоцистерна 4671U8-20 (АЦПТ-13-1) на шасси KAMAZ 65658-1764-49(В5) предназначена для транспортировки и кратковременного хранения питьевой воды.
Ключевые параметры:
- Объём цистерны: 13 м³ (13 000 л).
- Форма сечения: чемоданная (оптимизирована по жёсткости и высоте центра тяжести).
- Материал внутренней оболочки: нержавеющая сталь 12Х18Н10 (толщина 3 мм), пищевая.
- Термоизоляция: ТИС‑500, толщина 50 мм.
- Внешняя оболочка: углеродистая сталь 1,5–2 мм с лакокрасочным покрытием.
- Количество отсеков: 1.
Технические особенности:
- Насос пищевой СВН‑80 в заднем утеплённом модуле.
- Привод насоса гидравлический от КОМ.
- Самослив с БРС Camlock ДУ 50.
- Краны шаровые ДУ 50.
- Дыхательный клапан УД‑1.
- Люк - нержавеющий термос.
- Рукава напорно‑всасывающие ДУ 50, 2 шт. × 4 м.
- Пеналы оцинкованные, 2 шт. × 4,2 м.
- Подогрев ёмкости выхлопными газами шасси и ТЭН 220 В.
- Подогрев насосного модуля выхлопными газами и Планар 4Д24.
- Площадка обслуживания оцинкованная со складывающимися поручнями.
- Лестница с противоскользящими ступенями, порошковая окраска.
- Освещение светодиодное (в отсеке и рабочей зоне).
- Противооткатные упоры пластиковые, 2 шт.
- Противоподкатный брус.
| Модель | |
|---|---|
| Базовое шасси | КАМАZ-65658 6х2 |
| Весовые параметры и нагрузки | |
| Снаряженная масса, кг | 11880 |
| нагрузка на переднюю ось, кг | 6325 |
| нагрузка на заднюю тележку, кг | 5555 |
| Полная масса а/м, кг | 24880 |
| нагрузка на переднюю ось, кг | 8900 |
| нагрузка на заднюю тележку, кг | 15980 |
| Двигатель | |
| Модель двигателя | KAMAZ-689.510-400 |
| Максимальная полезная мощность, кВт (л.с.) | 287 (390) |
| Тип двигателя | четырехтактный, дизельный с турбонаддувом и ОНВ |
| Коробка передач | |
| Тип | автоматизированная, 12-ступенчатая |
| Габаритные размеры, мм | |
| Длина, мм | 9730 |
| Ширина, мм | 2550 |
| Высота, мм | 3350 |
| Колесная база, мм | 5725+1325 |
| Цистерна | |
| Дыхательный клапан | УД-1 |
| Количество отсеков | 1 |
| Количество пеналов для рукавов, шт | 2 |
| Кран | ДУ-50 |
| Крышка люка | нержавеющий термос |
| внутренний корпус | нержавеющая сталь 12Х18Н10 |
| наружная обшивка | качественная углеродистая сталь-1,5-2 мм с ЛКП |
| Насос | СВН-80 пищевой |
| Объем цистерны, куб.м. | 13 |
| Подогрев емкости | выхлопными газами шасси и ТЭН 220В, насосный |
| Подогрев насосного модуля | выхлопными газами шасси и Планар 4Д24 |
| Привод насоса | гидравлический от КОМ |
| Рукава напорно-всасывающие | ДУ-50 мм, 2 х 4 м |
| Сечение цистерны | чемодан |
| Термоизоляция | ТИС-500, толщиной 50 мм |
| Тип соединения рукавов | БРС Camlock |
| Условный проход трубопровода слива, мм. | ДУ-50 |
