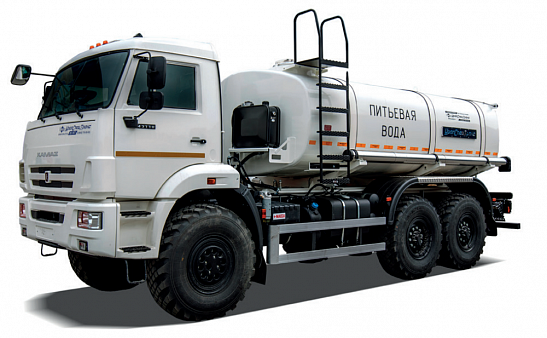

Технические особенности:- Автоцистерна АЦПТ-10НО 5453 предназначена для транспортирования и кратковременного хранения пищевых жидкостей.
- Автоцистерна АЦПТ оснащена системой подогрева емкости и насосного отсека отработавшими газами.
- В теплоизоляционном слое в нижней части цистерны выполнен канал, по которому, отработавшие газы из выпускной системы автомобиля проходят через цистерну, далее через трубу в насосном отсеке отводятся вертикально вверх в атмосферу.
- В насосном отсеке, стенки которого также имеют утепление, отводная труба установлена открыто и выполняет роль теплообменника, нагревая воздух внутри отсека. В ходе испытаний, проведенных с целью оценки эффективности подогрева, установлено, что тепловой энергии отработавших газов достаточно для подогрева жидкости в цистерне и обогрева насосного отсека до положительных значений температуры при движении автомобиля более 30 минут.
- Конструкция цистерны:
– автоматическая сварка обечайки роботом; – донышки полусферической формы, фланжированные, холоднокатаные; – усиленные накладки в зоне ложементов (бронелисты); – УЗИ контроль сварочных швов.
- Волнорезы: полусферической формы, фланжированные, холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70%.
- Крепление цистерны: надрамник с ложементами закреплен на раме автомобиля стремянками с пружинными компенсаторами. Цистерна установлена в ложементах через резиновый демпфер и закреплена стяжными лентами.
| Модель |
|---|
| Базовое шасси | КАМАZ-43118 6х6 |
| Весовые параметры и нагрузки |
|---|
| Полная масса а/м, кг | 21250 |
| нагрузка на передний мост, кг . | 5800 |
| нагрузка на заднюю тележку, кг | 15450 |
| Двигатель |
|---|
| Модель двигателя | KAMAZ-740.705-300 (Евро-5) |
| Максимальная полезная мощность, л.с. | 300 |
| Тип двигателя | дизельный с турбонаддувом и ОНВ |
| Габаритные размеры, мм |
|---|
| Длина, мм | 8480 |
| Ширина, мм | 2550 |
| Высота, мм | 3380 |
| Колесная база, мм | 3690+1320 |
| Цистерна |
|---|
| Количество отсеков | 1 |
| Крышка люка | утепленная |
| внутренний корпус | нержавеющая сталь AISI 201, 3 мм |
| наружная обшивка | сталь Ст3 1,2мм с ЛКП |
| Напор, м | 20 |
| Насос | НЦС-50 (для перекачивания пищевых жидкостей) |
| Объем цистерны, куб.м. | 10 |
| Привод насоса | от системы гидрофикации автомобиля |
| Производительность насоса, м³/ч | 25 |
| Сечение цистерны | чемодан |
| Рукав напорный | 2 х 4 м |
| Трубопровод цистерны и разъемные соединения, мм | ДУ-50 |
| Термоизоляция | 100 |
