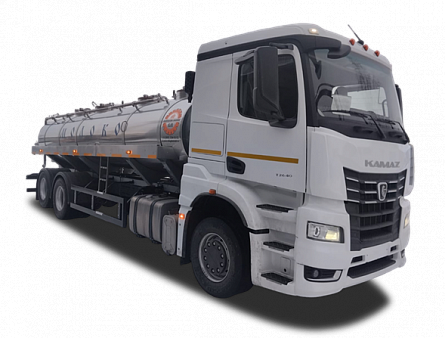

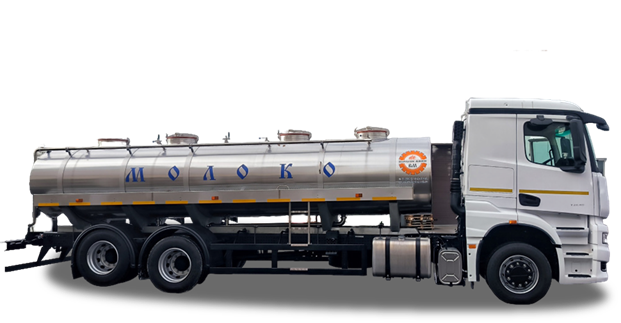

Автоцистерна ЯДИШ-ВМ-65658 предназначена для перевозки и кратковременного хранения пищевых жидкостей (молоко, вода питьевая) плотностью не более 1,03 т/м3. Вместимость составляет 14000 литров.
Автоцистерна выполнена на шасси КАМАЗ-65658-1764-49(В5). Корпус цистерны овального сечения, четырехсекционный, термоизолированный, изготовлен из нержавеющей стали AISI-304. Термоизоляция выполнена вспененным пенополиуретаном толщиной 50 мм, обеспечивает изменение температуры продукта ±2°С за 10 часов при разности температуры продукта и окружающего воздуха в 30°С. Корпус цистерны устанавливается на оцинкованный опорный каркас, к которому стягивается стяжными лентами. Опорный каркас в свою очередь крепится к раме шасси стремянками. В передней части с целью исключения деформации корпуса при движении автоцистерны по пересеченной местности, стремянки подпружинены резиновыми втулками.
Цистерна имеет четыре горловины, предназначенные для наполнения, дезинфекции и осмотра внутренних поверхностей корпуса цистерны. Каждая горловина закрывается термоизолированными крышками, которые оснащены дыхательными клапанами. В нижней части корпуса цистерны установлены донные клапаны, которые защищены от замерзания в зимнее время. Управление донными клапанами механическое, ручное, верхнее. Сливные патрубки от донных клапанов выводятся в герметичный шкаф с правой стороны. Донные клапаны, коммуникации и запорная арматура, как и сам корпус цистерны, выполнены из пищевой нержавеющей стали. Калибровка цистерны технологическая.
Система мойки имеет моющие головки в каждой секции, головки вращающиеся, щелевого типа, радиус действия 2 м, трубопроводы подачи моющего раствора и запорная арматура из нержавеющей стали AISI 304.
Для обслуживания цистерны по бокам корпуса цистерны расположены рабочие площадки, выполненные из просечно-профилированного настила с поручнями и лестницей.
| Модель | |
|---|---|
| Базовое шасси | КАМАZ-65658 6х2 |
| Весовые параметры и нагрузки | |
| Снаряженная масса, кг | 11 860 |
| Полная масса а/м, кг | 26 355 |
| нагрузка на переднюю ось, кг | 8 885 |
| нагрузка на заднюю тележку, кг | 17 470 |
| Двигатель | |
| Модель двигателя | KAMAZ-689.510-400 |
| Максимальная полезная мощность, кВт (л.с.) | 287 (390) |
| Тип двигателя | дизельный с турбонаддувом и ОНВ |
| Коробка передач | |
| Тип | автоматизированная, 12-ступенчатая |
| Габаритные размеры, мм | |
| Длина, мм | 10800 |
| Ширина, мм | 2550 |
| Высота, мм | 3305 |
| Колесная база, мм | 5725+1325 |
| Цистерна | |
| Донный клапан | 4 шт. ДУ-80 |
| Заливная горловина | ДУ 500 термоизолированные, крышки люков с дыхательными клапанами |
| Количество отсеков | 4 |
| внутренний корпус | нержавеющая сталь AISI-304 |
| наружная обшивка | нержавеющая сталь AISI-304 (зеркальная) |
| Объем цистерны, куб.м. | 14 |
| Сечение цистерны | овал |
| Система мойки | щелевые вращающиеся моющие головки: 1 шт. на секцию, радиус действия — 2 м. |
| Сливной трубопровод | ДУ 80 (один коллектор (ДУ 80) выведен в отсек из нерж. стали, на концах трубопровода дополнительный дисковый затвор (ДУ 80), переходник 80/50 |
| Термоизоляция | вспененный пенополиуретан 50 мм |
