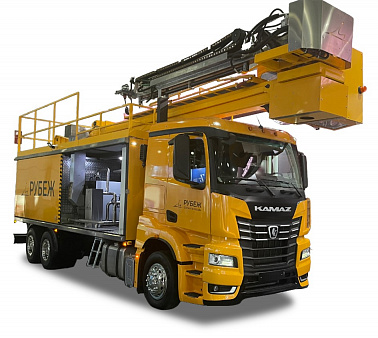

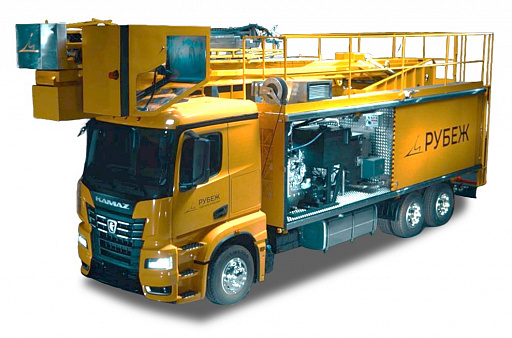

Машина для противобледенительной обработки воздушных судов РУБЕЖ

Деайсер РУБЕЖ - специализированная машина для противообледенительной обработки воздушных судов, разработанная с учетом требований эксплуатации в российских аэропортах. Автомобиль изготовлен предприятием АО "МАСС ГРУПП".

Машина выполнена на базе серийного шасси KAMAZ-65658 (6x2) и предназначена для проведения противообледенительной обработки воздушных судов в условиях интенсивной эксплуатации и переменных климатических факторов.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ:

• Автономная работа спецоборудования от отдельного двигателя - независимо от режима работы шасси
• Монотопливная схема: дизельное топливо для всех систем упрощает эксплуатацию и снижает риск ошибок при заправке
• Увеличенные объёмы баков - 10 500 л общей ёмкости обеспечивают работу в течение полной смены без дозаправки
• Пластинчатые насосы сохраняют вязкостные характеристики ПОЖ Тип IV, что критично для эффективной обработки воздушных судов
• Гидравлическая система выполнена на базе российского оборудования - полная независимость сервисного обслуживания
• Точный учёт расхода через расходомеры с распечаткой чека после каждого обслуженного воздушного судна

СИЛОВАЯ СХЕМА

Привод всех рабочих систем осуществляется от дополнительного автономного дизельного двигателя ММЗ-243 с водяным охлаждением. Такое решение обеспечивает независимую работу спецоборудования от шасси, сохранение транспортной скорости и стабильную работу в пиковые периоды. Шасси оснащено дополнительным топливным баком объемом 700л.

БАКИ ДЛЯ ЖИДКОСТЕЙ

В машине установлена трёхбаковая система общей ёмкостью 10 500 л:

СОСТАВ БАКОВ	КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Вода - 5 000 л ПОЖ Тип I - 3 500 л ПОЖ Тип IV - 2 000 л	Нержавеющая сталь с термоизоляцией Штуцеры закрытой заправки и слива Люки для открытой заправки и обслуживания Мощность системы нагрева - 300 кВт

ТЕЛЕСКОПИЧЕСКИЙ ПОДЪЁМНИК

ПАРАМЕТРЫ	БЕЗОПАСНОСТЬ
Максимальная высота форсунки - до 21 м Высота подъема кабины оператора - до 11 м Вращение стрелы - до 335° Угол вертикального подъёма - до 65°	Система аварийного ручного управления подъёмником Допустимая скорость ветра при работе - до 21 м/с Противоскользящий настил на крыше техотсека Лестница для безопасного доступа на крышу

КАБИНА ОПЕРАТОРА

Закрытая кабина оператора обеспечивает комфортные и безопасные условия работы при любых погодных условиях. Конструкция корзины обеспечивает высокий уровень обзора и безопасную работу вблизи воздушного судна.

• Отопитель Webasto, система вентиляции
• Прожекторы освещения рабочей зоны, стеклоочистители

НАСОСНАЯ ГРУППА И ФОРСУНКА

Пластинчатые насосы высокого ресурса обеспечивают регулируемое давление и расход. Производительность: вода и ПОЖ Тип I - до 300 л/мин, ПОЖ Тип IV - до 200 л/мин. Форсунка обеспечивает плавную регулировку от сплошной струи до конусного режима распыления.

СИСТЕМА СМЕШИВАНИЯ И УЧЁТА РАСХОДА

Система пропорционального смешивания обеспечивает автоматическое приготовление рабочего состава из ПОЖ Тип I и воды с шагом 5%. Электромагнитные и вихревые расходомеры фиксируют расход по каждой линии - как через основную форсунку, так и через пистолет нижнего облива. По итогам каждой обработки печатающее устройство формирует документальный чек.

СИСТЕМА УПРАВЛЕНИЯ И КОНТРОЛЯ

Управление машиной ведётся с двух панелей промышленного исполнения (пыле- и влагозащита):

ПАНЕЛЬ УПРАВЛЕНИЯ В КАБИНЕ ОПЕРАТОРА	ПАНЕЛЬ УПРАВЛЕНИЯ В КАБИНЕ ВОДИТЕЛЯ
Управление подъёмником Управление форсункой Управление подачей рабочей жидкости	Контроль уровня и температуры жидкостей (вода, ПОЖ Тип I, ПОЖ Тип IV) Контроль температуры воды и смеси, подаваемых на обработку ВС Контроль концентрации смеси Учет расхода воды и ПОЖ, выданных на обработку ВС Контроль состояния системы подогрева жидкости

Печатающее устройствопозволяет распечатывать необходимое количество чеков после каждого обслуживания воздушного судна (ВС)

СИСТЕМА БЕЗОПАСНОСТИ

Модель
Базовое шасси	КАМАZ-65658 6х2
Двигатель
Модель двигателя	KAMAZ-689.510-400
Максимальная полезная мощность, кВт (л.с.)	287 (390)
Расположение и число цилиндров	рядное, 6
Тип двигателя	четырехтактный, дизельный с турбонаддувом и ОНВ
Коробка передач
Тип	автоматизированная, 12-ступенчатая
Габаритные размеры, мм
Длина, мм	12059
Ширина, мм	2644
Высота, мм	4600
Оборудование
Видеоконтроль	4 IP камеры
Вращение телескопической стрелы, град.	335
Выдвижение телескопической стрелы, м	до 11
Допустимая скорость ветра, м/с	21
Конфигурация	3-баковая
Максимальная высота кабины оператора, м	11
Максимальная высота форсунки, м	21
Максимальный угол вертикального подъёма, град.	до 65
Мощность автономной системы нагрева, кВт	300
- для воды	5000
- для ПОЖ Тип I	3500
- для ПОЖ Тип IV	2000
Привод всех рабочих систем	дополнительный двигатель ММЗ-243
Производительность насосов (на форсунку), л/мин	до 300
Расходомеры	электромагнитные и вихревые
Тип насосов	пластинчатые
